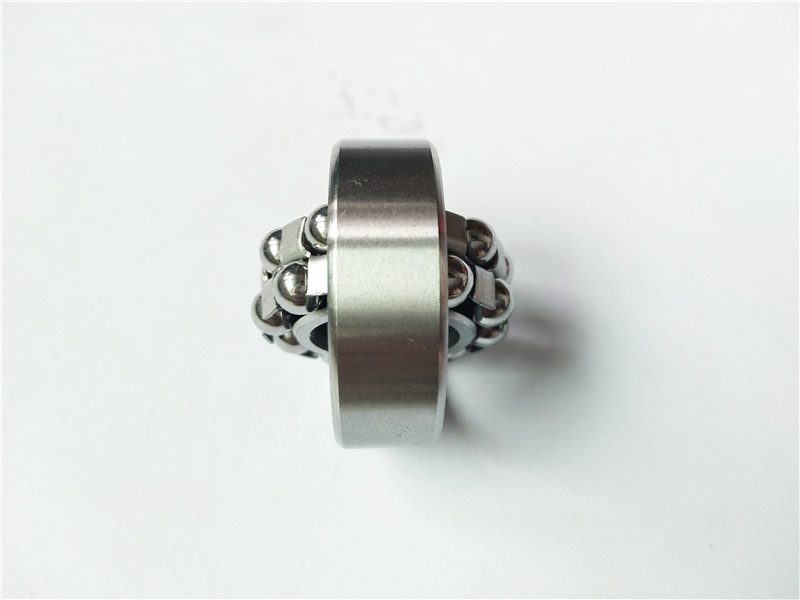

公稱型號
|
主要尺寸
|
基本額定負荷
|
極限轉速
|
參考重量
|
|
軸承鋼
|
不銹鋼
|
d
|
D
|
B
|
r
|
Cr
|
Cor
|
脂潤滑
|
油潤滑
|
圓柱孔
|
|
135
|
S135
|
5
|
19
|
6
|
0.3
|
2.55
|
0.48
|
30000
|
37000
|
0.009
|
|
126
|
S126
|
6
|
19
|
6
|
0.3
|
2.5
|
0.48
|
30000
|
37000
|
0.009
|
|
127
|
S127
|
7
|
22
|
7
|
0.3
|
2.65
|
0.56
|
27000
|
33000
|
0.014
|
|
108
|
S108
|
8
|
22
|
7
|
0.3
|
2.6
|
0.56
|
26000
|
33000
|
0.014
|
|
129
|
S129
|
9
|
26
|
8
|
0.6
|
3.8
|
0.8
|
23000
|
29000
|
0.022
|
|
1200
|
S1200
|
10
|
30
|
9
|
0.6
|
5.5
|
1.2
|
23000
|
28000
|
0.034
|
|
2200
|
S2200
|
30
|
14
|
0.6
|
7.4
|
1.6
|
23000
|
29000
|
0.047
|
|
1300
|
S1300
|
35
|
11
|
0.6
|
7.25
|
1.6
|
20000
|
24000
|
0.058
|
|
2300
|
S2300
|
35
|
17
|
0.6
|
9.3
|
2.1
|
18000
|
24000
|
0.085
|
|
1201
|
S1201
|
12
|
32
|
10
|
0.6
|
5.6
|
1.25
|
21000
|
26000
|
0.04
|
|
2201
|
S2201
|
32
|
14
|
0.6
|
7.65
|
1.75
|
21000
|
26000
|
0.053
|
|
1301
|
S1301
|
37
|
12
|
1
|
9.4
|
2.15
|
18000
|
22000
|
0.067
|
|
2301
|
S2301
|
37
|
17
|
1
|
9.7
|
2.3
|
16000
|
22000
|
0.095
|
|
1202
|
S1202
|
15
|
35
|
11
|
0.6
|
7.45
|
1.75
|
18000
|
22000
|
0.049
|
|
2202
|
S2202
|
35
|
14
|
0.6
|
7.7
|
1.85
|
18000
|
22000
|
0.06
|
|
1302
|
S1302
|
42
|
13
|
1
|
9.55
|
2.3
|
16000
|
20000
|
0.094
|
|
2302
|
S2302
|
42
|
17
|
1
|
12.1
|
2.9
|
14000
|
20000
|
0.114
|
數控加工鏜刀技術：多功能鏜刀
鏜刀無法進行精確加工，而數控精鏜刀由于其結構的專一性，因此其適用范圍非常小，無法在鏜床上使用。在加工長孔時，請關注微機械公社圈現有的加工方法主要是在鏜床上進行生產加工，依靠鏜床操作工常年的鏜床加工經驗，以直接敲擊普通鏜刀的方式進行加工長孔。這種加工方法不僅對操作工的技能要求非常高，并且其報廢率和返修率依然居高不下。而且，在加工馬達支架上的定位孔時，由于定位孔的直徑各不相同，如果按照常規方法在數控設備上進行生產加工，則需要不同地數控精鏜刀，生產成本較高。
多功能鏜刀
鏜刀桿、鏜刀柄、調整塊和鏜刀頭，鏜刀柄用于連接機床主軸鏜刀桿設置在鏜刀柄上并可相對于鏜刀柄滑動伸出或縮回，調整塊由鏜刀桿的端部插入，調整塊與鏜刀桿之間可拆卸固定，調整塊用于支持鏜刀頭，并鏜刀頭可相對于調整塊伸出或者縮回。調整塊上設有調節螺母，調節螺母可相對于調整塊轉動并相對于調整塊伸出或者縮回，鏜刀頭設置在調節螺母上，鏜刀頭上設有刀片。
鏜刀柄上設有滑槽鏜刀桿可沿滑槽滑動，并與滑槽可拆卸固定。滑槽的延伸方向與機床主軸方向垂直設置�；鄣拈L度為75mm。滑槽至少為兩個，滑槽沿機床主軸的軸向方向上分布。調節螺母相對于調節螺母向前伸出的距離在0-5mm之間。調整塊與鏜刀桿之間通過螺紋可拆卸擰緊固定。
調整塊的端面上設有垂直于調整塊的端面延伸的第一容納槽，鏜刀桿的端面上設有垂直于鏜刀桿的端面延伸的第二容納槽，第一容納槽和第二容納槽相互配合形成可供螺釘擰入的固定空間，螺釘擰緊在固定空間內將調整塊可拆卸固定到鏜刀桿上。
第一容納槽可以是沿調整塊周向設置的多個，第二容納槽與第一容納槽相對應并沿鏜刀桿周向設置。調整塊4上設有調節螺母，調節螺母可相對于調整塊4轉動并相對于調整塊伸出或者縮回，鏜刀頭2設置在調節螺母上，鏜刀頭2上設有刀片1。其中，鏜刀頭2上設有刀片1，通過鏜刀頭2帶動刀片1的切削運動完成孔的加工。在加工孔時或者在完成上述的粗調節后，需要配合孔的加工尺寸對鏜刀進行微調控制，以進一步減小加工誤差。使用時，可以通過扳手?jǐn)Q動調節螺母，使得調節螺母能夠相對于調整塊4轉動并向前伸出，
較短的雙向箭頭所示的微調節方向，即微調節，從而微調鏜刀頭2以適應不同精度要求的孔。進一步地，調節螺母相對于調節螺母向前伸出的距離在0-5mm之間，進而，多功能鏜刀的鏜刀頭2的微調半徑在0-5mm，保證孔的精度偏差不超過0.015mm。
|
